3.2系统设计方案

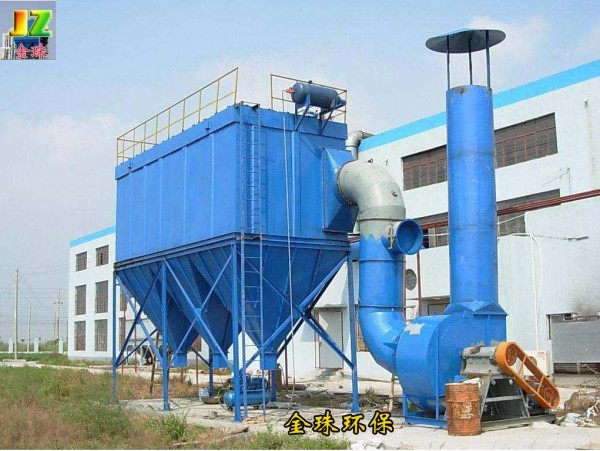

我公司综合气箱脉冲袋式除尘器、长袋低压脉冲袋式除尘器及离线清灰脉冲袋式除尘器等长袋脉冲除尘器的有关技术并借鉴国外 进技术推出的LCMD系列低压脉冲袋式除尘器是—种处理风量大、过滤风速低、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的单元组合式除尘设备。模块式生产，质量稳定。广泛应用于电力、冶金、建材、化工等行业的锅炉、烟气除尘及物料回收、粉尘治理。
经过广泛分析国内外针对燃煤锅炉烟气的除尘技术和除尘器配套设备质量，在LCMD型低压脉冲除尘器成熟技术基础上，我们增加了 系列的保护和检测系统，完整地设计出锅炉用布袋除尘器，并且已经在众多项目上得到了运用和检验)。
本方案中袋式除尘器入口所有仓室、所有滤袋之间均为并联关系，区别于电除尘器几个电场串联进行数 过滤捕集方式。因此，设计时要求充分考虑进风总管与各支管的流量分配和阻力分布情况，合理选择气流速度，合理设置均风导流装置，促使烟气能够在各仓室等量分布，各滤袋承受负荷均匀，以达到降低设备阻力和延长滤袋使用寿命的目的，从而保证设备能够长期稳定可靠、经济高效的运行。
在设计过程中，我们尤为强调分段化和组合化设计，结合以往大量类似工程的设计和运行经验，分析出本工程与其它工程的异同点。在场地允许条件下，我们将采用模块组合式方法，依据风量大小来调整仓室的数量，尽量使仓室排布形式与已运行设备的仓室排布形式相同，在减少设计和试验工作量的同时，还可以保证设计完善可靠。而进出风总管就要依据风量、粉尘浓度进行分段化设计。对于粉尘浓度大的工况，我们倾向采用楔形通道：而对于粉尘浓度小的工况，我们倾向采用阶梯形通道。
锅炉布袋除尘器供货范围和随机备品备件，锅炉布袋除尘器须配排尘风机, 排尘风机维护平台, 脉冲电磁阀维护平台及各个平台的扶梯，风机出气口防雨罩，电机防雨罩，脉冲电磁阀防雨罩，油水分离器，手动球阀（手动球阀进口处配带相应的双丝接头、活接头、单丝接头，便于现场拆装更换；若采用法兰连接，手动球阀进出口处需配带反法兰、石棉垫片、螺栓螺母等连接附件），仪表阀门，控制设备，布袋除尘器顶部配护栏，电缆（控制柜以及系统内电缆等）及其各种管道附件，所有阀门的反法兰，石棉垫片，紧固件等。
锅炉布袋除尘器主要供货范围包括：
锅炉布袋除尘器 整套，包括：
1）石灰石粉仓顶布袋除尘器 套，包括所有辅助设施；
2）完整的控制、检测仪表，如控制柜以及系统内电缆等；
3）其它：
随机备品备件。
运行、维护(包括仪表校正)和检修所需的特殊工具。对整套锅炉布袋除尘器的安全运行、维护必需的附件等。
.1 工程服务、运行和维护人员的培训满足工程质量、进度需要的施工指导、技术服务等。供应商负责对业主运行和维护人员进行培训。
2.2 文件
设备供应商应提交所有对装置设计、运行、控制和维护所需的文件、图纸和说明。
比如以下，但不局限于此：
设备外形图、安装图等；
电气及仪控资料；
电气原理图、程序清单；
.2.3调试
调试是设备供应商的工作范围。 少包括，但不局限于：
-所有锅炉布袋除尘器的运行试验。
-设备，包括所有附属设备的试运和启动、校正和设备的优化。
-所有要求和需要的性能测试和校正。
2.4验收
在承包商接收除尘器并投入商业运行之前，要根据验收标准进行验收测试，验收由承包商负责，设备供应商参与共同确认验收结果。
